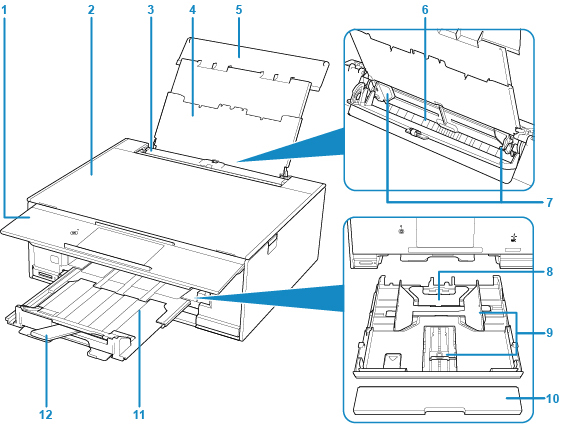

Вигляд спереду

(1) панель керування

Використовується для зміни параметрів принтера або для керування ним.

(2) кришка для притиснення документів

Відкрийте її, щоб розмістити оригінал на склі експонування.

(3) кришка отвору подавання

Запобігає потраплянню сторонніх предметів в отвір подавання.

Відкрийте її, щоб перемістити напрямники для паперу, а перед виконанням друку закрийте її.

(4) підпора для паперу

Витягніть, щоб завантажити папір у задній лоток.

(5) кришка заднього лотка

Відкрийте, щоб завантажити папір у задній лоток.

(6) задній лоток

Завантажте папір сюди. Одночасно можна завантажувати два або кілька аркушів одного формату та типу. Вони подаються автоматично по одному аркушу.

(7) напрямники для паперу

Вирівняйте обидві сторони стосу паперу.

(8) касета

Завантажте звичайний папір формату A4, B5, A5 або Letter у касету та вставте її в принтер.

(9) напрямники для паперу

Вирівняйте праві, ліві та передні сторони стосу паперу.

(10) кришка касети

Від’єднайте, щоб завантажити папір у касету.

(11) лоток виведення паперу

Подається автоматично, коли принтер почне друк. Виводиться надрукований папір.

(12) підпора для виведеного паперу

Витягається для підтримки виведеного паперу.

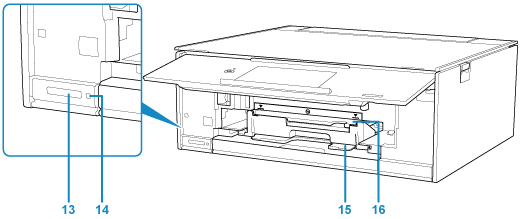

(13) гніздо карти пам’яті

Вставте карту пам’яті.

(14) Індикатор Доступ (Access)

Світиться або блимає, вказуючи на стан карти пам’яті.

(15) відсік для зберігання лотка дисковода

Тут можна зберігати лоток дисковода з комплекту поставки цього принтера.

(16) напрямник лотка дисковода

Приєднайте лоток дисковода.
